Constructeur :Arado Fligzeugwerke
Rôle : Hydravion de reconnaissance
Premier vol : 1er juin 1937
Mise en service : 18 octobre 1938
Date de retrait : 1945
Nombre d’avions construits : 530
ÉQUIPAGE : 2.(1 pilote -1 observateur mitrailleur
MOTORISATION :
Moteurs : BMW 132K
Nombre : .1
Type :. 9 cylindres en étoile. 960 CV
Puissance unitaire : 947ch
DIMENSIONS :
Envergure 12,40 m.
Longueur : 11,00 mètres
Hauteur : 4,45mètres
Surface alaire : 28,40m2
MASSES :
Masse À vide : 2 335kg
Masse avec armement : ignorée
Masse Maximale : 3 720kg
Poids total : ignoré
Performances :
Vitesse de croisière : 255
Vitesse maximale : 320 km/ Km/h (à 2 000m d’altitude)
Vitesse décrochage : 108 Km/h
Plafond : 7.000 m
Vitesse ascensionnelle : 300m/mn
Charge alaire : 98,2
Rayon d'action : 535km
Rapport poids/puissance : 167kG/ch
Armement :
Armement interne : 2 Plus de 2.000 km canons MG FF de 20 mm de voilure, 1 mitrailleuse MG 17 de capot, 2 MG 15 de 7,9 mm arrière.
Armement externe :
Charge : 2 bombes de 50 kg chacune
Réservoirs d’une capacité de litre de carburant 2fois 300 litres
Constructeur : JUNKER
Rôle : Avion attaques au sol
Premier vol : 17 septembre 1935
Mise en service : 1936
Date de retrait : 1945 (Luftwaffe)
Nombre d’avions construits : 5 700
ÉQUIPAGE : 2
MOTORISATION :
Moteurs : Junkers Jumo 211 DR
Nombre : 1
Type : 12 cylindres en v à refroidissement liquide
Puissance unitaire : 1 200ch
DIMENSIONS :
Envergure 13,80m
Longueur : 11,10mètres
Hauteur : 4,01mètres
Surface alaire : 31,90m2
MASSES :
Masse À vide : 2 750kg
Masse avec armement : ignorée
Masse Maximale : 4 250kg
Poids total : ignoré
Performances :
Vitesse maximale : 390Km/h
Vitesse décrochage : ignorée
Plafond : 8 000 m
Vitesse ascensionnelle : 214m/mn
Charge alaire : ignorée
Rayon d'action : 600km
Rapport poids/puissance : ignorée
Armement :
Armement interne : 2 mitrailleuses MG 17 de 7,92 mm en chasse et 1 mitrailleuse MG 15 de 7,92 mm en tourelle arrière
Armement externe :
Charge : 500 Kg bombes
Constructeur : Messerschmitt AG
Rôle : Chasseur lourd et bombardier
Premier vol : 12 mai 1936
Mise en service : Début 1940
Date de retrait : ignorée
Nombre d’avions construits :
ÉQUIPAGE : 2 ou 3 en version chasseur de nuit
MOTORISATION :
Moteurs : Daimler Benz DB 601 B-1
Nombre : 2
Type : 12 cylindres en v
Puissance unitaire : 1 050 ch
DIMENSIONS :
Envergure 16,25m
Longueur : 12,07mètres
Hauteur : 3,30mètres
Surface alaire : 38,50m2
MASSES :
Masse À vide : 5 090kg
Masse avec armement : ignorée
Masse Maximale : 6 028kg
Poids total : ignoré
Performances :
Vitesse maximale : 540Km/h
Vitesse décrochage : ignorée
Plafond : 8 000m
Vitesse ascensionnelle : ignorée
Charge alaire : ignorée
Rayon d'action : 1 100 et 2 100 avec réservoir auxiliaire largable
Rapport poids/puissance :
Armement :
Armement interne : 2 canons MG 151 de 20mm dans le nez
5 mitrailleuses jumelées M 681 de 7,92 mm dont 1 de mg 15 de face
Armement externe : Pour le BF 110 F2
2 bombes de 1 000Kg
Constructeur : FOCKE-WULF
Rôle : Avion de chasse
Premier vol : 1ER JUIN 1939
Mise en service : ignorée
Date de retrait : ignorée
Nombre d’avions construits : 20 051
ÉQUIPAGE : 1 PILOTE
MOTORISATION :
Moteurs : BMW 801D2
Nombre : 1
Type : moteur en étoile
Puissance unitaire : 1 730 ch (2 000 ch avec booster)
DIMENSIONS :
Envergure 10,51 m
Longueur : 9,00 mètres
Hauteur : 3,95 mètres
Surface alaire : 18,30m2 m2
MASSES :
Masse À vide : 3 470kg kg
Masse avec armement :
Masse Maximale : 4 900kg kg
Poids total : ignoré
Performances :
Vitesse maximale : 690 Km/h
Vitesse décrochage : ignorée
Plafond : 10 300m m
Vitesse ascensionnelle : 950m/min
Charge alaire : ignorée
Rayon d'action : 850km km
Rapport poids/puissance : ignoré
Armement :
Armement interne : 2 mitrailleuses mg 131 de 13 mm et 4 canons mg 151/20 de 20mm
Armement externe : Roquettes antiaériennes WGr21
Charge : de 250 ou 500 Kg de bombes

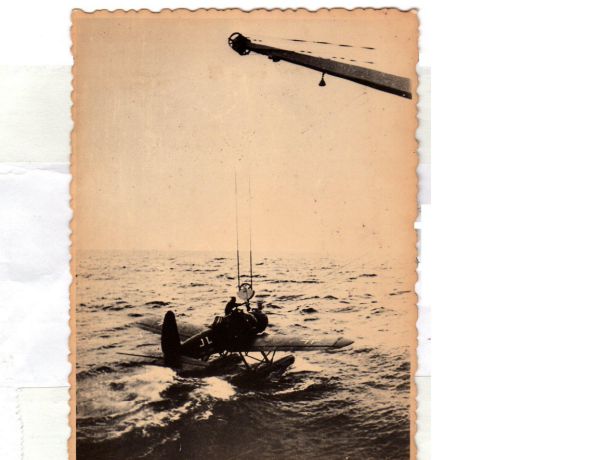

L'ARADO 196

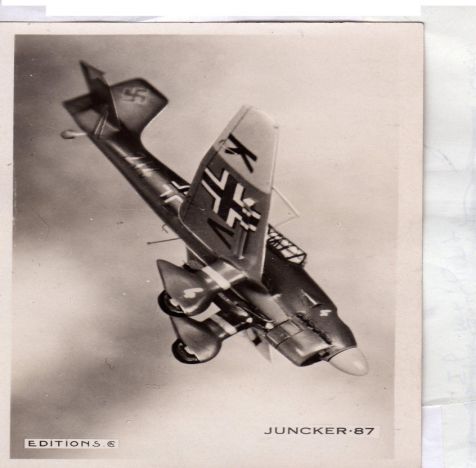

LE JUNKER JU 87

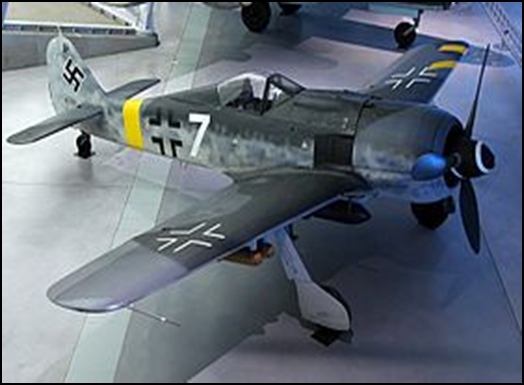

LE FOCKE WULF

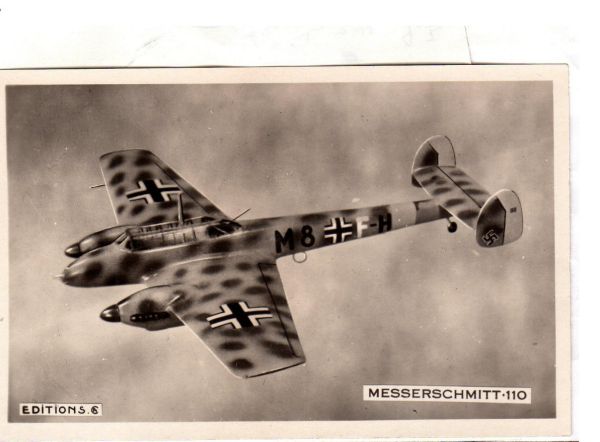

LE MESSERSCHMITT BF 110
Constructeur : Domier Flugzeugwerke
Rôle : Bombardier
Premier vol : 23 novembre 1934
Mise en service :
Date de retrait : 1945 (Luftwaffe)
13 septembre 1947 (Finlande)
Nombre d’avions construits : 1994
ÉQUIPAGE : 4
(1 pilote, 1 bombardier/mitrailleur, 2 mitrailleurs)
MOTORISATION :
Moteurs : Bramo 323P Fafnir
Nombre : 2
Type : 9 cylindres en étoile
Puissance unitaire : ignorée
DIMENSIONS :
Envergure 18,00 m
Longueur : 15,80 mètres
Hauteur : 4,55 mètres
Surface alaire : 55,00 m2
Masse À vide : 5 209 kg
Masse avec armement : ignorée
Masse Maximale : 8 850 kg
Poids total : ignoré
Performances :
Vitesse maximale : 427 Km/h
Vitesse décrochage : ignorée
Plafond : 8 200 m
Vitesse ascensionnelle : ignorée
Charge alaire : ignorée
Rayon d'action : 1 160 km
Rapport poids/puissance : ignorée
Armement :
Armement interne : 6 mitrailleuses MG 15 de 7,92 mm
Armement externe : 1 000 Kg de bombes
LE DOMIER DO17
La Luftwaffe
Constructeur : North American Aviation
Rôle : Avion de chasse et bombardier
Premier vol : 26 octobre 1940
Mise en service : janvier 1942
Date de retrait : 1957
Nombre d’avions construits : 15 586
ÉQUIPAGE : 1 pilote
MOTORISATION : Moteurs :
(P51A) Mustang III Allison V 1710 -81
(P51B-P51C) Mustang III PAKARD Merlin V 1660-3V1650-3 (Rolls Royce Merlin)
(P51D/K) Mustang IV Moteur Packard V-1650 Merlin
(P51H) PAKARD Merlin V1650-9 (Rolls Royce Merlin)
Nombre : 1
Type : Moteur 12 cylindres en v
Puissance unitaire : 1 695 ch
DIMENSIONS :
Envergure 11,30m
Longueur : 9,83 mètres
Hauteur : 4,17mètres
Surface alaire : 21,80m2
MASSES :
Masse À vide : 3 232kg
Masse avec armement : 4 175
Masse Maximale : 5 490kg
Poids total : Kg
PERFORMANCES:
Vitesse maximale : 703Km/h
Vitesse de croisière : 595Km/h
Vitesse décrochage : 160Km/h
Plafond : 11 280m
Vitesse ascensionnelle : 701Km/h
Charge alaire : 1 97,4 Kg/m2
Rayon d'action : 1 865km
Rapport poids/puissance :
ARMEMENT:
Armement interne : 6 mitrailleuses BROWNING DE 12,7 mm
Armement externe :
Charge : 907Kg bombes ou 10 roquettes de 127mm
Le MUSTANG P51 C
Constructeur : Douglas Airerait Compagny
Rôle : Avion d’attaque au sol
Premier vol : Juillet 1942
Mise en service : ignorée
Date de retrait : ignorée
Nombre d’avions construits :
ÉQUIPAGE : 3
MOTORISATION :
Moteurs : Pratt and Whitney R 2 800-27/79
Nombre : 2
Type : Moteurs à pistons
Puissance unitaire : 2 000 ch
DIMENSIONS :
Envergure 21,35 m
Longueur : 15,47 mètres
Hauteur : 5,56 mètres
Surface alaire : ignorée
MASSES :
Masse À vide : 10 365 kg
Masse avec armement : 12 519 Kg
Masse Maximale : 15 880kg
Poids total : Kg ignoré
PERFORMANCES:
Vitesse maximale : 570 Km/h
Vitesse décrochage : ignorée
Plafond : ignoré
Vitesse ascensionnelle : ignorée
Charge alaire : ignorée
Rayon d'action : 1 450 km
Rapport poids/puissance : ignorée
ARMEMENT:
Armement interne : Jusqu’à 16 mitrailleuses Browning M2 de 12,7mm et de 1 810 Kg de bombes en soute
Armement externe : 910 Kg de bombes sous la voilure ou 8 roquettes de 127 mm ou 16 roquettes de 76 mm
Charge : Kg bombes
Réservoirs d’une capacité de litre de carburant : ignorée

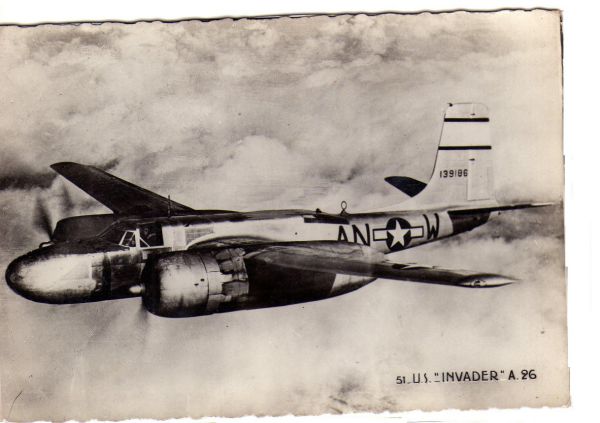

Le DOUGLAS INVADER A26

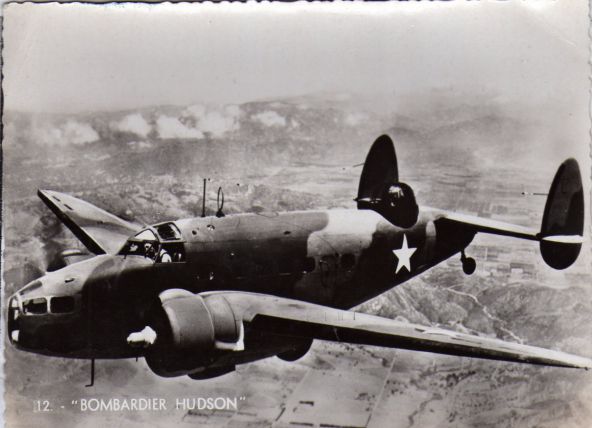

Constructeur : LOCKHEED
Rôle : Avion multi rôle
Premier vol : 10 décembre 1938
Mise en service : 1939
Date de retrait : ignorée
Nombre d’avions construits : 2 584
ÉQUIPAGE : 3 membres : pilote, navigateur et radio-mitrailleur
MOTORISATION :
Moteurs : Pratt and Whitney R-1830-S3C4-G Twin Wasp
Nombre : 2
Type : Moteurs en étoile de 14 cylindres, refroidis par air
Puissance unitaire : : 1 200 ch
DIMENSIONS :
Envergure 19,95 m
Longueur : 13,5 mètres
Hauteur : 3,63 mètres
Surface alaire : m2
MASSES :
Masse À vide : 5 00 kg
Masse avec armement : ignorée
Masse Maximale : 8 000kg
Poids total : Kg
PERFORMANCES:
Vitesse maximale : 400 Km/h
Vitesse décrochage : ignorée
Plafond : ignoré
Vitesse ascensionnelle : ignorée
Charge alaire : ignorée
Rayon d'action : 3 476 km
Rapport poids/puissance :
ARMEMENT:
Armement interne : 2 mitrailleuses fixées à l'avant et 2 jumelées dans une tourelle dorsale à l'arrière (7,7 mm) kg
Armement externe :
Charge : 350 à 500 kg de bombes
Réservoirs d’une capacité de litre de carburant
Le HUDSON BI-MOTEUR
Constructeur: Northrop
Rôle : Avion de chasse nocturne était affecté à la protection aérienne de PARIS
Premier vol : 26 mai 1942
Mise en service : ignoré
Date de retrait : ignoré
Nombre d’avions construits : 706
ÉQUIPAGE : 3 hommes
MOTORISATION :
Moteurs : Pratt8 Whitner R 2800-65 Double wasp
Nombre:2
Type : Moteur en étoile
Puissance unitaire : 2 250ch
DIMENSIONS :
Envergure 20,12m
Longueur : 15,11mètres
Hauteur : 4,47mètres
Surface alaire : 61,53 m2
MASSES :
Masse À vide : 10 637kg
Masse avec armement : 13 471 kg
Masse Maximale : 16 420kg
Poids total : Kg
PERFORMANCES:
Vitesse maximale : 589 Km/h
Vitesse décrochage :
Plafond : 10 600m
Vitesse ascensionnelle : 775m/mn
Charge alaire : 260,9 Kg
Rayon d'action : km3 060
Rapport poids/puissance :
ARMEMENT:
Armement interne : 4 canons Hispano de 20mm (200 coups par arme) 4 mitrailleuses Browning M2 de12,7 mm en tourelle (560 coups par arme)
Armement externe :
Charge : 8 bombes de500 livres
6 roquettes de 5 pouces (127mm)

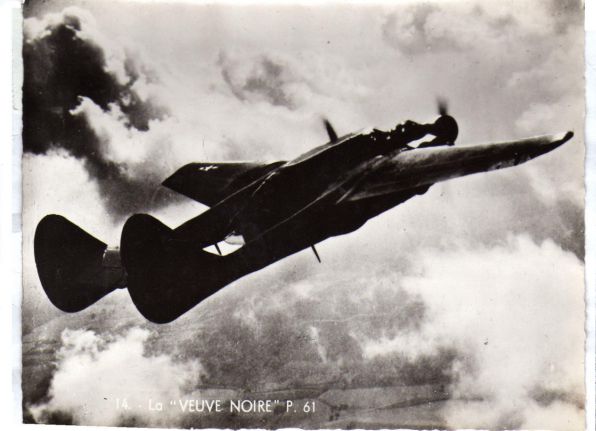

LE NORTHROP P61 Black widow "LA VEUVE NOIRE"
Constructeur : Républic aviation compagnie
Rôle : Avion de chasse
Premier vol : 6 mai 1941
Mise en service : 1942
Date de retrait : 1966
Nombre d’avions construits : 15 660
ÉQUIPAGE : 1 pilote
MOTORISATION :
Moteurs : Pratt & Whitney R 2800-59
Nombre : 1
Type : En double étoile
Puissance unitaire : 2 300 ch
DIMENSIONS :
Envergure 12,40m
Longueur : 11,03mètres
Hauteur : 4,31mètres
Surface alaire : 27,87m2
MASSES :
Masse À vide : 4 510kg
Masse avec armement : 7 940
Masse Maximale : 8 000kg
Poids total : Kg ignorée
PERFORMANCES:
Vitesse maximale : 689Km/h
Vitesse décrochage : ignorée
Plafond : 12 810m
Vitesse ascensionnelle : ignorée
Charge alaire : ignorée
Rayon d'action : 3 047km
Rapport poids/puissance : ignorée
ARMEMENT:
Armement interne : 8 mitrailleuses Browning M2 de 12,7 mm
Armement externe : 1 135 Kg de bombes ou 10 roquettes de 127 mm ou 2 bombes de 450 et 6 roquettes de 144 mm
Charge : Kg bombes ignorée
Réservoirs d’une capacité de litres de carburant ignorée

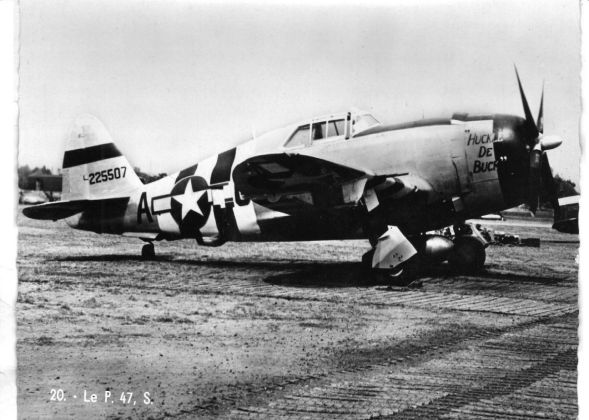

LE REPUBLIC P47 "THUNDERBOLT"
Constructeur : Lockheed
Rôle : Chasseur lourd
Premier vol : 27/01/1939
Mise en service : 1941
Date de retrait : 1965
Nombre d’avions construits : 10 037
ÉQUIPAGE : 1 pilote
MOTORISATION :
Moteurs : - Allison V 1710
Nombre : 2
Type : V 17 à refroidissement liquide
Puissance unitaire : 1 725 ch
DIMENSIONS :
Envergure : 15,85 m
Longueur : 11 ,53 mètres
Hauteur :3 ,91 mètres
Surface alaire : 30,43m2
MASSES :
Masse À vide : 5 800kg
Masse avec armement : 7 940
Masse Maximale : 9 798 kg
Poids total : Kg
PERFORMANCES:
Vitesse maximale : Avec WEP 712Km/h
Vitesse normale : 666 Km/h
Vitesse décrochage : 169 Km/h
Vitesse ascensionnelle : 1 486 Km/h
Charge alaire : 260,9 Kg/m2
Plafond : 13 400m
Rayon d'action : 725 à 4185 km
Rapport poids/puissance : 4,6 Kg
ARMEMENT:
Armement interne : Un canon HS 404 20mm
4 mitrailleuses M2 12mm
Armement externe : 2 bombes * 10 roquettes 127 mm ou 1 torpille
Charge : Kg bombes
LE LOCKHEED P38 "LIGHTNING"
LE WOLF PACK "B 17E"
Constructeur : Boeing
Rôle : Bombardier lourd
Premier vol : 28 juillet 1935
Mise en service : avril 1938
Date de retrait : 1968
Nombre d’avions construits : 12 731
ÉQUIPAGE : 10 membres
MOTORISATION :
Moteurs : Wrigt R 1820 -97 cyclone
Nombre : 4
Type : Moteurs en étoile et cylindres turbo
Puissance unitaire : 1200 ch
DIMENSIONS :
Envergure 31,62m
Longueur : 22,66 mètres
Hauteur : 5,80 mètres
Surface alaire : 131,92 m2
MASSES :
Masse À vide : 16 390kg
Masse avec armement : 24 495 kg
Masse Maximale : 29 710Kg
Poids total :
PERFORMANCES:
Vitesse maximum : 510 Km/h
Plafond : 11 200m
Vitesse de décrochage :
Vitesse ascensionnelle : 267 m/mn
Rayon d'action : 1 610km avec charge
Charge : 2 724 Kg bombes
Charge alaire : 187,7 Kg/m2
ARMEMENT:
Armement interne : 11 mitrailleuses browning M2 de 12 mm
Armement externe : 2 724 kg de bombes
Bombardiers américains « wolf pack » (mieux connus sous B17 E)
leurs équipages devaient effectuer 25 missions peu ont réussi cette performance
Les avions américains de US air force

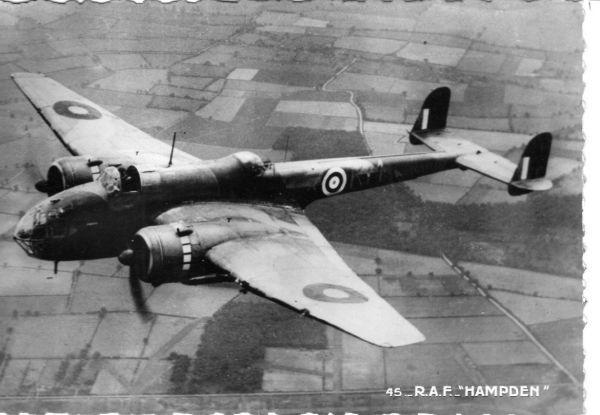

Constructeur : HANDLEY PAGE
Rôle : Bombardier
Premier vol : 21 JUIN 1936
Mise en service : 1938
Date de retrait : 1943
Nombre d’avions construits : 1 430
ÉQUIPAGE : 4 (pilote, navigateur-bombardier, mitrailleur ventral, opérateur radio/mitrailleur arrière)
MOTORISATION :
Moteurs : BRISTOL PEGASUS XVIII
Nombre : 2
Type : 2 cylindres en étoile
Puissance unitaire : 1 000 ch
DIMENSIONS :
Envergure 21,08m m
Longueur : 16,33 mètres
Hauteur : 4,55 mètres
Surface alaire : 62,1m2
Masse À vide : 5 789 kg
Masse avec armement :
Masse Maximale : 10 206 kg
Poids total : Kg
PERFORMANCES:
Vitesse maximale : 397 Km/h
Vitesse décrochage
Plafond : 5 790m
Vitesse ascensionnelle :
Charge alaire :
Rayon d'action : 1 762km km
Rapport poids/puissance :
ARMEMENT:
Armement interne : 1 mitrailleuse Browning 1919 de calibre 7,7 mm en chasse
3 ou 5 mitrailleuses Vickers K de calibre 7,7 mm en défense (nez, 2x tourelles dorsales, 2x tourelles ventrales)
Armement externe :
1 814 kg de bombes/charges de profondeur ou 1 torpille Mk XII (457 mm)
LE HANDLET PAGE 52 "Le HAMPEN"

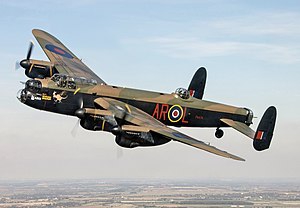

Constructeur : Avro
Rôle : Bombardier
Premier vol : 6 janvier 1941
Mise en service : 1942
Date de retrait : 1964
Nombre d’avions construits : 7 377
Exemplaires produits. 7377
Premier vol 9 janvier 1941
Mise en service : 1942
Date de retrait 1964
Coût unitaire : 45 000 5000 £ de l’époque
ÉQUIPAGE : .7 hommes
MOTORISATION :
Moteurs : Rolls-Royce Merlin
Nombre : 4
Type : V12
Puissance unitaire : 1 280 ch (954 kw)
DIMENSIONS :
Envergure 31,09 m. m
Longueur : 22,18mètres
Hauteur : 5,97 mètres
Surface alaire : 120m2
MASSES :
Masse À vide : 16 705 kg
Masse avec armement : 29 000Kg
Masse Maximale : kg
Poids total : Kg
PERFORMANCES:
Vitesse maximale : 450Km/h
Vitesse décrochage
Plafond : 6 500m m
Vitesse ascensionnelle :
Charge alaire :
Rayon d'action : km
Rapport poids/puissance :
ARMEMENT:
Armement interne : 6 500 à 8 000 Kg de bombes ou une bombe de 9 870 Kg (Grand Slam)
Armement externe : 8 mitrailleuses de 7,70 mm
L'AVRO LANCASTER AVRO 683

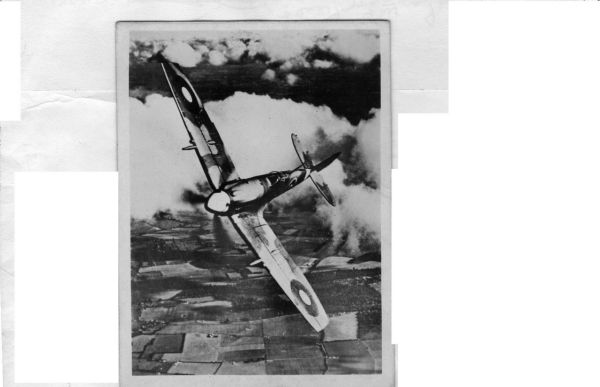

Constructeur : Super-marine
Rôle Avion de chasse
Premier vol : le 5 mars 1936
Mise en service le 21 août 1938
Date de retrait : 1961
Nombres d’exemplaires : 20 351
ÉQUIPAGE : 1 pilote
MOTORISATION :
Moteurs : Rolls-Royce Merlin 61
Nombre : 2
Type : Moteur à 12 cylindres en V suralimenté
Puissance unitaire : 1 565 ch (1 151 kW)
DIMENSIONS :
Envergure : 11,22 m
Longueur : 9,46 m
Hauteur : 3,02 m
Surface alaire : 22,48 m2
Masse à vide : 2 300 Kg
Masse avec armement : ignorée
Masse maximale : 3 110 Kg
Poids total : 3 100 Kg
Plafond : 11 125 mètres
PERFORMANCES:
Vitesse maximum : 650 km/h (Mach 0,53)
Vitesse de décrochage : 101 km/h
Plafond : 11 125
Vitesse ascensionnelle : 810 m/min
Rayon d action : 724 Km
Endurance : 1 827 km
Charge alaire : 133,5 kg/m2
Rapport poids/puissance : 1,56 kg/ch
ARMEMENT:
Armement interne : 2 canons Hispano-Suiza HS-404 Mk II de 20 mm (120 obus/arme pour 600 coups/minute)
4 mitrailleuses Vickers de 7,7 mm (350 coups/arme pour 1000 coups/minutes)
Armement externe : 2 bombes de 250 kg
LE SPITFIRE

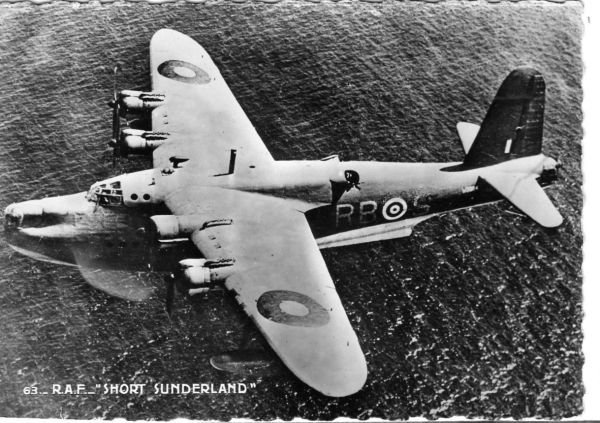

Constructeur : Short Brother Ltd
Rôle : Hydravion de patrouille maritime
Premier vol : 16 octobre 1937
Mise en service : 1938
Date de retrait : 1967
Nombre d’avions construits : 478
ÉQUIPAGE :
11 hommes (Pilote, copilote, ingénieur-mécanicien, radio-opérateur, bombardier, navigateur, mitrailleur avant, 2 mitrailleurs de sabord, mitrailleur de queue, mitrailleur dorsal)
MOTORISATION :
Moteurs : « Pegasus XVIII»
Nombre : 4
Type : 9 cylindres en étoile
Puissance unitaire : 1065 cv
DIMENSIONS :
Envergure : 34,41 m
Longueur : 26,03 mètres
Hauteur : 9,78 mètres
Surface alaire : 138 m2
MASSES :
Masse À vide : 15 663 kg
Masse avec armement : 26 332 kg
Masse Maximale : 26 332 kg
Poids total : Kg
PERFORMANCES:
Vitesse de croisière : 285 Km/h
Vitesse maximale : 336 Km/h
Vitesse décrochage : 125 Km/h
Plafond : 5 400m
Vitesse ascensionnelle : 220 m/min
Charge alaire : 191 kg/m2
Rayon d'action : 4 640 km
Rapport poids/puissance : 5,485 kg/c
ARMEMENT:
Armement interne : 16 mitrailleuses Browning 1919 de 7,7 mm (tourelle avant x4, tourelle dorsale x2, tourelle de queue x4, sabord x4) -2 mitrailleuses Browning M2 de 12,7 mm (Sabord x2)
Armement externe : 750 kg de bombes ou/et charges de profondeur et/ou mines
LE SHORT SUNDERLAND

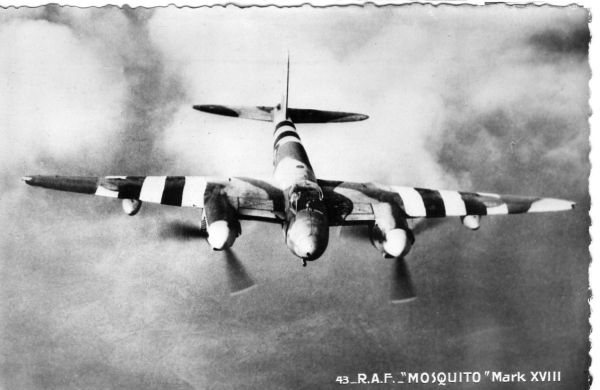

Bombardier anglais le « MOSQUITO »
Constructeur : HAVILLAND AIR CRAFT CO
Rôle : bombardier chasseur-bombardier
Premier vol : 25 novembre 1940
Mise en service : 1941
Date de retrait : 1956
Nombre d’avions construits : 7 781
ÉQUIPAGE : 2 (1 pilote, 1 bombardier/navigateur)
MOTORISATION :
Moteurs : 2 moteurs Rolls-Royce XXI – 12 cylindres en V de 1 280 cv Hélices de Havilland bipales
Nombre : 2
Type : Moteurs à pistons
Puissance unitaire : 1 480 ch
DIMENSIONS :
Envergure 16,79m
Longueur : 12,63 mètres
Hauteur : 5,26 mètres
Surface alaire : 42,18 m2
MASSES :
Masse À vide : 5 942kg
Masse avec armement : 8 210
Masse Maximale : 10 150kg
Poids total : 8 400Kg Kg
PERFORMANCES:
Vitesse maximale : 645 Km/h
Vitesse décrochage : ignorée
Plafond : 10 520m
Vitesse ascensionnelle : 670
Charge alaire : 195 Kg m2
Rayon d'action : 2 310km
Rapport poids/puissance :
ARMEMENT:
Armement interne : 8 rampes de bombes-fusées de 27 Kg – 4 mitrailleuses de 7mm7
Armement externe :
Charge : 2 000Kg Kg bombes
LE HAVILLAND DH 98 "Mosquito"

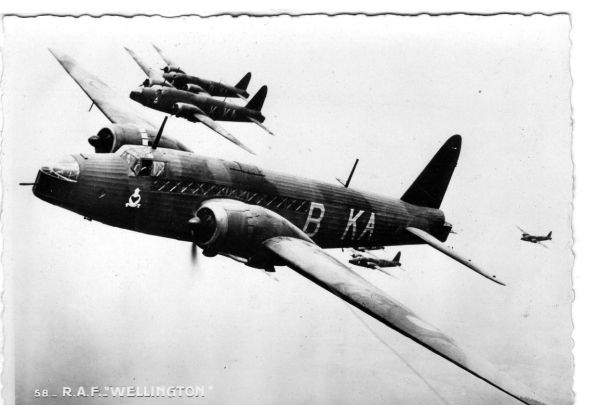

Constructeur : Vickers-Armstrong
Rôle : Bombardier moyen
Patrouilleur maritime
Premier vol : 15 juin 1936
Mise en service : octobre 1938
Date de retrait : Fin octobre 1945
Nombre d’avions construits : 11 461
ÉQUIPAGE : 6 hommes : 1 pilote -1 radio-
1 navigateur bombardier- 1 observateur -mitrailleur avant, 1 mitrailleur arrière,
1 mitrailleur de sabord
MOTORISATION :
Moteurs : Bristol Pegasus Mark XVIII ou Bristol Hercules XI de 1 500ch
Nombre :2
Type : Moteur en étoile
Puissance unitaire : 1 500 ch
DIMENSIONS :
Envergure 26,26m
Longueur : 20 mètres
Hauteur : 5,31 mètres
Surface alaire : 69,70m
MASSES :
Masse À vidasse avec armement : ignoré
Masse Maximale : 13 380kg
Poids total : ignoré
PERFORMANCES:
Vitesse maximale : 410 Km/h
Vitesse décrochage :
Plafond : 5 790m
Vitesse ascensionnelle :
Charge alaire : 168 Kg/m2
Rayon d'action : 3 540km
Rapport poids/puissance : 0,13
ARMEMENT:
Armement interne : 6 à 8 mitrailleuses Browning 1919 de 7,7 mm:
2 en tourelle avant
2 en sabord
2 ou 4 en tourelle de queue
Armement externe : 2 040 kg de bombes en soute ou une bombe de 1 814 kg
LE WELLINGTON VICKERS
Constructeur :Handley page
Rôle : Bombardier Chasseur bombardier Torpilleur Patrouilleur
Premier vol : 21 juin 1936
Mise en service : 1938
Date de retrait 1943
Nombre d’avions construits :1 430
ÉQUIPAGE : 4 hommes – 1 pilote, 1 navigateur et bombardier, 1 mitrailleur ventral et opérateur radio, 1 mitrailleur arrière
MOTORISATION :
Moteurs : Bristol Pégasus XVIII
Nombre : 2
Type : Moteur 9 cylindres en étoile
Puissance unitaire : 1 000 ch à 910m altitude
DIMENSIONS :
Envergure 22,08 m
Longueur : : 16,33 mètres
Hauteur : 44,55 mètres
Surface alaire : 62,10 m2
MASSES :
Masse À vide : 578kg
Masse avec armement : 10 206
Masse carburant : 910kg
Poids total : 10 206 Kg
PERFORMANCES:
Vitesse maximale : 410 Km/h à 5 500 mètres d’altitude
Vitesse décrochage
Plafond : 5 790m
Vitesse ascensionnelle : 300m/min
Charge alaire :
Rayon d'action : 1 762 km
Rapport poids/puissance :
ARMEMENT:
Armement interne : 1 mitrailleuse BROWNING 1919 calibre 7,7mm
3 à 5 mitrailleuses VICKER k de calibre 7,7 mm
1 dans le nez- 2 dans la tourelle dorsale – 2 dans la tourelle ventrale
Armement externe : 1 814 Kg de bombes
L'HANDLEY PAGE
Les avions de la Royal air force
Correspondance sans enveloppe
5 ème lettre : 7 mai 1944
